对两个不同的输入计数总和再触发输出

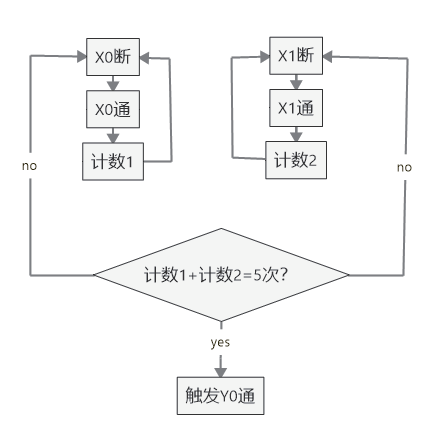

【流程图】

X0，X1分别计数

【设置目的】

对输入端X0、X1分别计数，当两者计数之和等于5次的时候，触发输出Y0通。

【程序设置】

在时序环0编辑对输入X0的计数，按照动作顺序，X0从断到通为一次。最后添加一个计数跳转指令，跳回0帧对X0不断计数。

在时序环1编辑对输入X1的计数，操作方式同上。

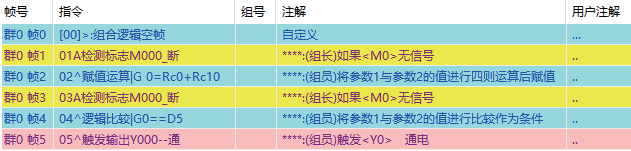

对两个输入计数之后，再对计数值进行比较，在组合逻辑编辑。

用一个标志M0断为组长（M断为系统默认，可以实现随时检测）：

第0组：以M0断为组长，对G0赋值，将两个时序环的变量之和赋值到G0，其中RC0表示时

序环0的计数变量，也就是对X0计数的变量值，RC10表示时序环1的计数变量，也就是对X1计

数的变量值。

G0=N0+N1；

第3组：以M0断为组长，对G0的值进行逻辑比较，当G0=5时，触发Y0通

【程序调试】

当所有的程序编辑完成之后，我们就可以将程序通过串口下发至PLC中，同

时在触摸屏软件上实现在线模拟，进行程序调试，监控PLC动作运行状态。
