变电小课堂——你了解变压器吗?

在电力系统的送变配电过程中,变压器是一种重要的电气设备。不管是工业企业,还是商场、写字楼、居民小区,处处都可以见到变压器的身影,变压器在电力行业中的作用无比重要,熟悉和掌握变压器的基本常识是非常有必要的,变压器的基本知识储备是每一个电力人必备的技能!那么,你真的了解变压器吗?下面,我们就一起来学习一下吧。

1、什么叫变压器?

在交流电路中,将电压升高或降低的设备叫变压器,变压器能把任一数值的电压转变成频率相同的我们所需的电压值,以满足电能的输送,分配和使用要求。

例如发电厂发出来的电,电压等级较低,必须把电压升高才能输送到较远的用电区,用电区又必须通过降压变成适用的电压等级,供给动力设备及日常用电设备使用。示意图如下图所示。

2、变压器是怎样变换电压的?

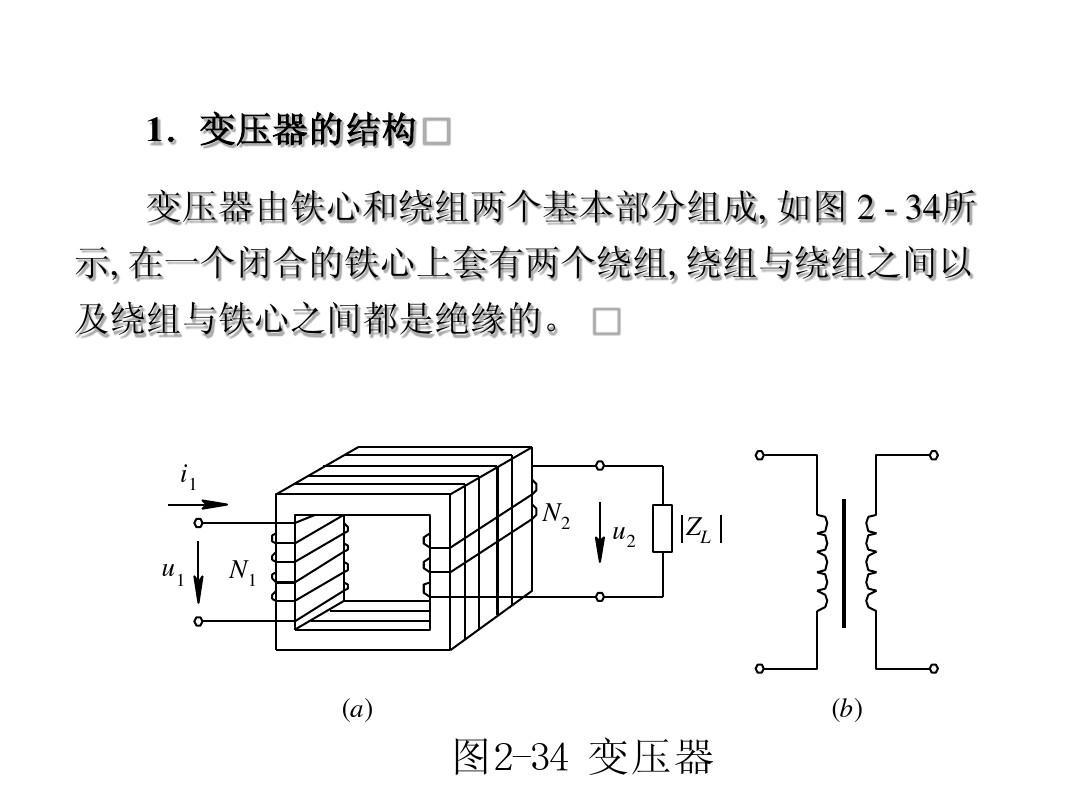

变压器是根据电磁感应制成的。它由一个用硅钢片(或矽钢片)叠成的铁芯和绕在铁芯上的两组线圈构成,铁芯与线圈间彼此相互绝缘,没有任何电的联系。

经理论证实,变压器初级线圈与次级线圈电压比和初级线圈与次级线圈的匝数比值有关,可用下式表示:初级线圈电压/次级线圈电压=初级线圈匝数/次级线圈匝数,即u1/ u2=N1/N2,说明匝数越多,电压就越高。因此可以看出,次级线圈比初级线圈少,就是降压变压器。相反则为升压变压器。

3、变压器有哪些类型?

|| ||

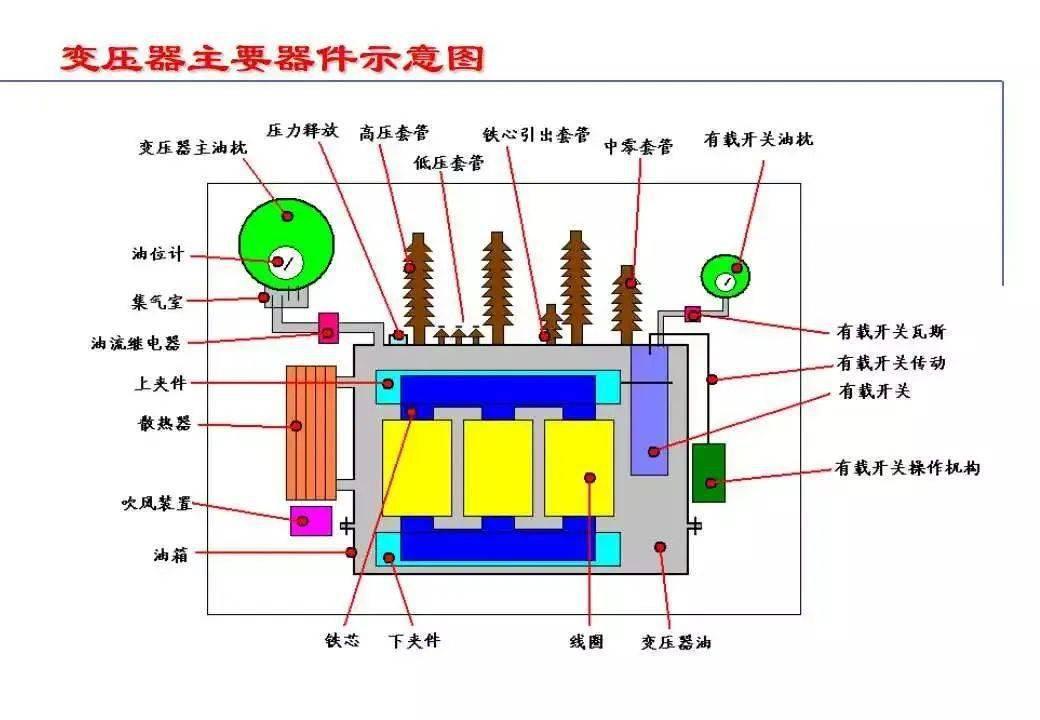

4、变压器部件是由哪些部分组成的?

变压器部件主要是由铁芯、线圈组成,此外还有油箱、油枕、绝缘套管及分接开头等。

5、变压器油有什么用处?

变压器油的作用是:

(1)、绝缘作用

(2)、散热作用

6、什么是自耦变压器?

自耦变压器只有一组线圈,次级线圈是从初级线圈抽头出来的,它的电能传递,除了有电磁感应传递外,还有电的传送,这种变压器硅钢片和铜线数量比一般变压器要少,常用作调节电压。

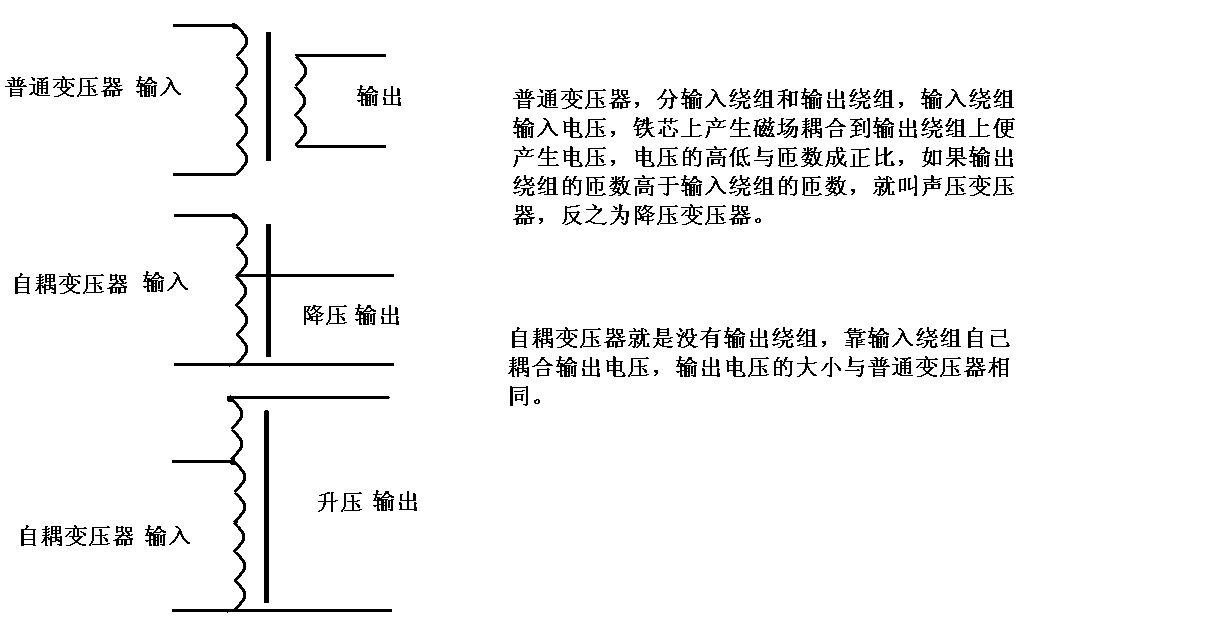

根据上述示意图可以看出:普通变压器,分输入绕组和输出绕组,输入绕组输入电压,铁芯上产生磁场耦合到输出绕组上便产生电压,电压的高低与匝数成正比,如果输出绕组的匝数高于输入绕组的匝数,就叫升压变压器,反之为降压变压器。自耦变压器就是没有输出绕组,靠输入绕组自己耦合输出电压,输出电压的大小与普通变压器同相。

7、变压器在运行中有哪些损失?怎样减少损失?

变压器运行中的损失包括两部分:

(1)、是由铁芯引起的,当线圈通电后,由于磁力线是交变的,引起铁芯中涡流和磁滞损耗,这种损耗统称铁损。

(2)、是线圈自身的电阻引起的,当变压器初级线圈和次级线圈有电流通过时,就要产生电能损失,这种损失叫铜损。

铁损与铜损的和就是变压器损失,这些损失与变压器容量、电压和设备利用率有关。因此,在选用变压器时,应尽量使设备容量和实际使用量一致,以提高设备利用率,注意不要使变压器轻载运行。

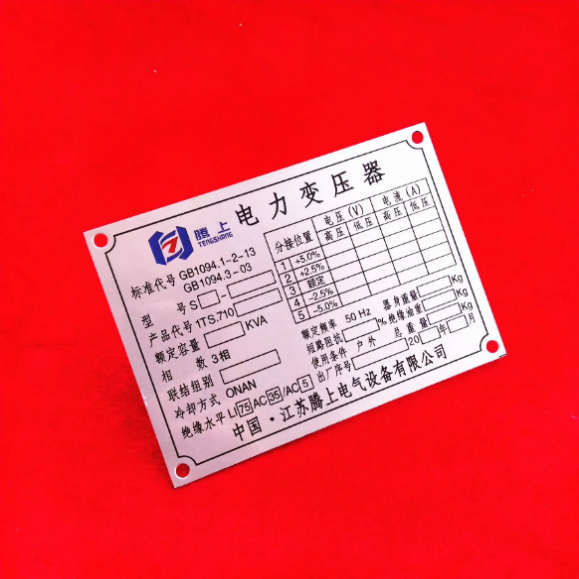

8、什么是变压器的铭牌?铭牌上有哪些主要技术数据?

变压器的铭牌标明该台变压器的性能、技术规格和使用场合,用来满足用户的选用,通常选用注意的主要技术数据有:

(1)、额定容量的千伏安数。即额定状态下变压器的输出能力。如单相变压器额定容量=U线×I线;三相变压器容量=U线×I线。

(2)、额定电压伏数。分别标明初级线圈的端电压和次级线圈的端电压(不接负载时)值。注意三相变压器的端电压指线电压U线值。

(3)、额定电流安培数。指在额定容量和允许温升条件下,初级线圈和次级线圈允许长期通过的线电流I线值。

(4)、电压比。指初级线圈额定电压与次级线圈额定电压之比。

(5)、接线方式。单相变压器仅有高低压各一组线圈,只供给单相使用,三相变压器则有Y/△式。除以上技术数据外,还有变压器的额定频率、相数、温升、变压器的阻抗百分比等。

今天的介绍就告一段落啦,有关变压器的知识相信大家已经有了初步的认识。
